隨著風電裝機規模的持續攀升，風電設備的長期運行可靠性問題日益成為行業關注的核心議題。2024年中國風電運維市場規模已達到171.21億元，預計2028年將突破305億元。在風電設備全生命周期成本構成中，運維費用通常占總成本的20%至30%，而齒輪箱作為風機傳動系統的核心部件，其故障是造成機組非計劃停機的主要原因之一。據行業分析數據顯示，齒輪箱故障占整機故障的約20%至35%，因潤滑失效引發的齒輪磨損、軸承卡滯等問題，單次維修成本可達50至200萬元，停機損失日均超3萬元。

傳統的定期維護與離線取樣檢測模式已難以滿足高負荷、長周期運行需求。風電企業亟需向數據驅動的預測性維護模式轉型，而油液在線監測技術正是實現這一轉型的關鍵突破口。本文將以中國華能回龍圩二期風電場齒輪箱油液在線監測裝置改造為實踐案例，深入解析INZOC智火柴ISL-Z系列主路多功能油液傳感器的技術優勢與改造應用路徑。

一、行業痛點：從“按期換油”到“狀態換油”的迫切需求

在傳統的風電運維模式中，齒輪箱潤滑油管理主要依賴固定周期換油與人工巡檢取樣。然而，這種模式存在明顯的局限性：

1. 響應滯后，無法預警突發故障。 離線檢測需要人工攀爬風機取樣，檢測周期長達數周。當油樣送檢發現金屬含量超標時，齒輪箱往往已產生不可逆的損傷，錯失了最佳干預時機。

2. 按固定周期換油，成本浪費嚴重。 廠家提供的“通用建議周期”無法適配每個風場的實際工況，容易造成“該換時沒換、不該換時亂換”的局面，不僅增加運維成本，還無法真正保障設備安全。

3. 惡劣工況加劇油品劣化。 風電齒輪箱長期運行在重載荷、變風速的惡劣工況下，水分入侵、顆粒污染、油液氧化等問題相互耦合。研究表明，風電齒輪箱油液狀態變化（如粘度、介電常數等）是設備早期故障的重要信號之一。

面對這些痛點，一種能夠實時在線監測齒輪箱潤滑油關鍵指標、提前預警設備故障的技術方案成為行業迫切需求。

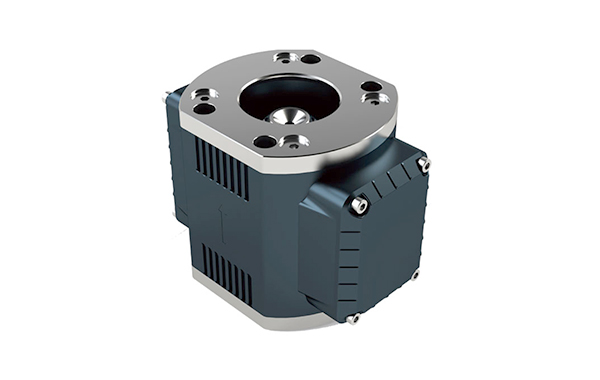

二、核心技術：ISL-Z系列主路多功能油液傳感器

INZOC智火柴作為國內領先的工業油液監測解決方案提供商，長期專注于油液傳感與狀態監測領域，推出了多款性能穩定、適應復雜工況的智能油液監測產品。其ISL-Z系列主路多功能油液傳感器采用專利多功能集成檢測技術，搭配行業領先的后端數據處理模塊，構成了大量程、高精度、多功能的油液綜合檢測傳感器，是行業內大量程、多參數的代表性產品。

該傳感器主要具備以下核心性能特點：

1. 多參數一體化檢測，全面評估油液健康

ISL-Z系列傳感器可一次性完成粘度、密度、介電常數、含水率、溫度、磨損顆粒等多項指標的檢測，同時配合內部模型數據可選配實時運動粘度、40℃運動粘度、100℃運動粘度、粘度指數、電導率等其他檢測指標，真正實現多功能小體積大集成的綜合應用型在線監測油液傳感器。其關鍵參數包括：

監測指標：

?  鐵磁顆粒 30-800μm 95%（≥30μm）

?  非鐵磁顆粒 120-1600μm 95%（≥120μm）

?  水分含量 1-10000ppm ±10%或50ppm

?  動力粘度 10-1500CP ±3%或±8cp

?  密度 600-1500kg/m3 ±3%

?  溫度 20℃-85℃ 0.1℃或±3%

?  水活性/飽和度 0.04-1aw ±0.04aw

2. 實時顆粒計數，捕捉微米級早期故障

傳感器可在線實時監測油液中的鐵磁性顆粒（30-800μm）與非鐵磁性顆粒（120-1600μm），不僅能統計顆粒總數，還能區分顆粒材質和濃度，幫助運維人員判斷磨損發生的具體部位——究竟是齒輪齒面剝落還是軸承保持架磨損。

3. 惡劣工況適應性強

ISL-Z系列傳感器具備IP65防護等級，最高油溫耐受達+85℃，油路壓力適應0-3MPa，工作環境溫度覆蓋-20℃至85℃，最高海拔5000m，最大振動2G，最高濕度96%。傳感器外殼采用316L材質，可適配風機機艙低溫、振動及油霧等復雜環境。

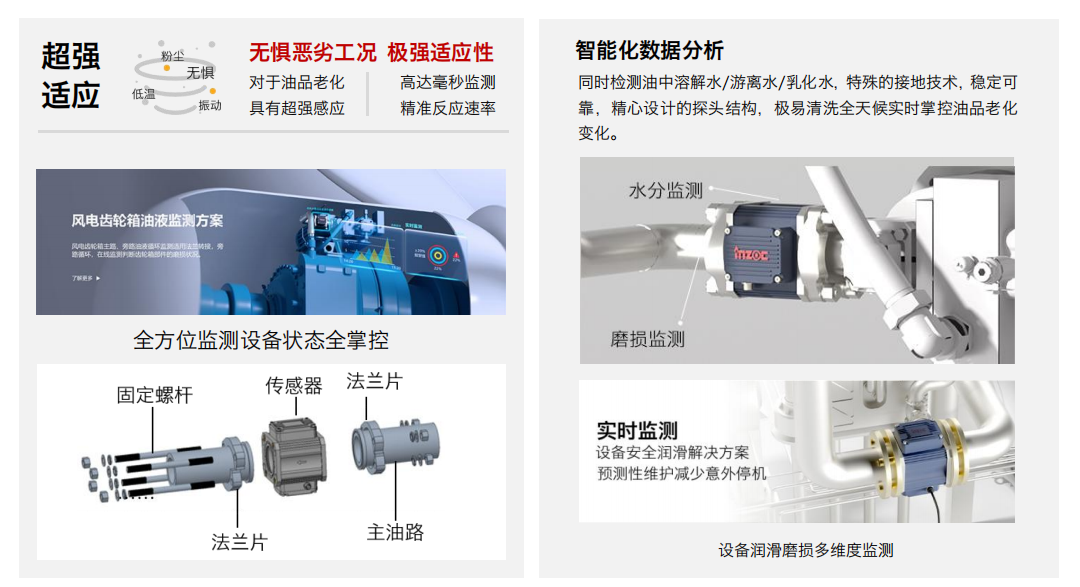

4. 安裝便捷，適配性強

傳感器可適配不同標準的法蘭盤轉換安裝，適用于風機齒輪箱、電力系統、柴油機、船用柴油機等系統的集成安裝，大大降低了在線油液監測現場安裝反復開孔以及安裝控件等行業難題。

三、應用案例：中國華能回龍圩二期風電場齒輪箱在線監測改造

3.1 項目背景

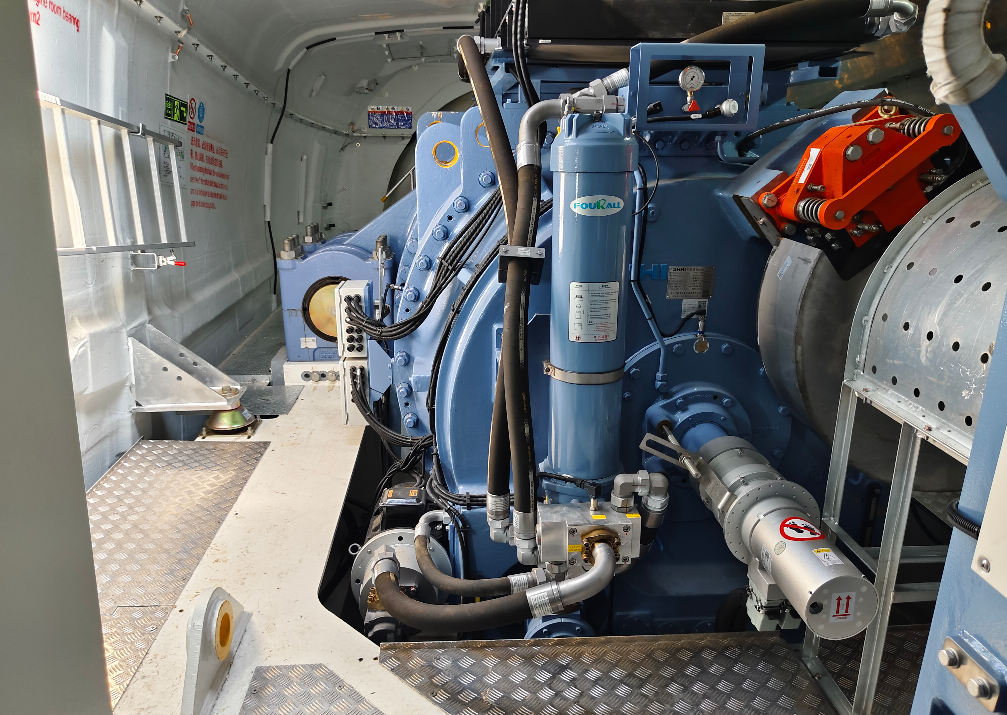

中國華能回龍圩二期風電場位于湖南永州回龍圩管理區，是華能集團在南方低風速區域的重要風電項目之一。該項目于2020年底實現全容量并網發電，安裝有多臺風力發電機組。在長期運行過程中，風電場運維團隊發現齒輪箱潤滑油管理存在以下挑戰：

?  風機分布分散，人工巡檢取樣效率低、成本高；

?  傳統離線檢測周期長，無法及時發現油品劣化趨勢；

?  缺乏對磨損顆粒的實時監測手段，難以實現早期故障預警。

為突破這一運維瓶頸，風電場決定對齒輪箱潤滑油系統實施在線監測改造，引入INZOC智火柴ISL-Z系列主路多功能油液傳感器。

3.2 改造方案

監測對象

?  機組類型：風電機組齒輪箱

?  油品型號：ISO VG320 齒輪潤滑油

?  監測指標：粘度、密度、飽和度、含水量（PPM）、溫度、鐵磁顆粒、非鐵磁顆粒

安裝位置

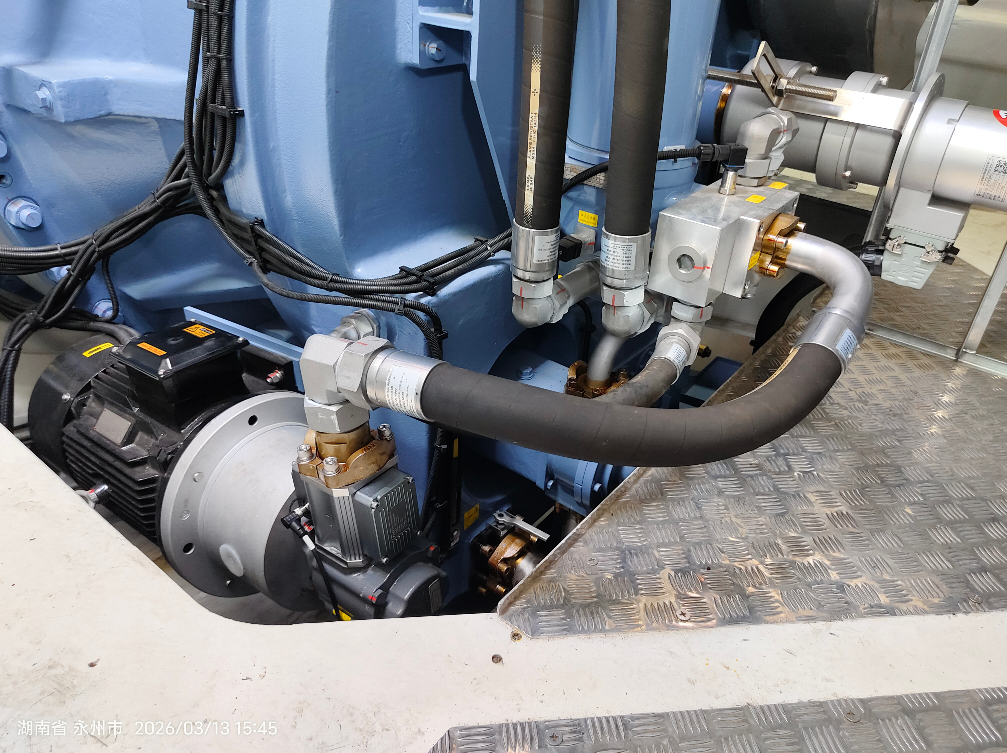

傳感器安裝于齒輪箱潤滑系統的電動泵后端回油管。該位置位于油液循環路徑的關鍵節點，能夠快速反映齒輪箱內部的油液狀態變化，同時對原有管路系統影響最小。

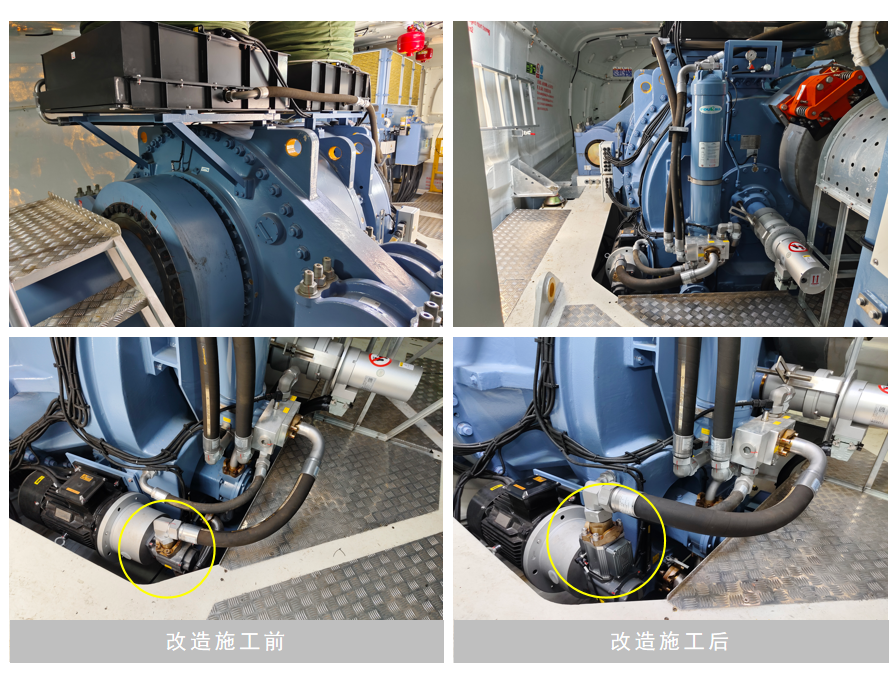

改造施工過程

改造施工遵循“輕量化改造、最小化停機”原則，具體步驟如下：

第一步：拆除原有管路。 技術團隊首先松動油管彎頭處的緊固件，拆卸電動泵后端回油管的307法蘭夾。拆除過程中注意保護原有管路接口的完整性，為后續傳感器安裝預留條件。

第二步：清理安裝位置。 對傳感器安裝位置的接觸面進行徹底清理，去除油污、銹蝕及雜質，確保安裝面的清潔度和平整度，以保證傳感器與管路之間的密封性能。

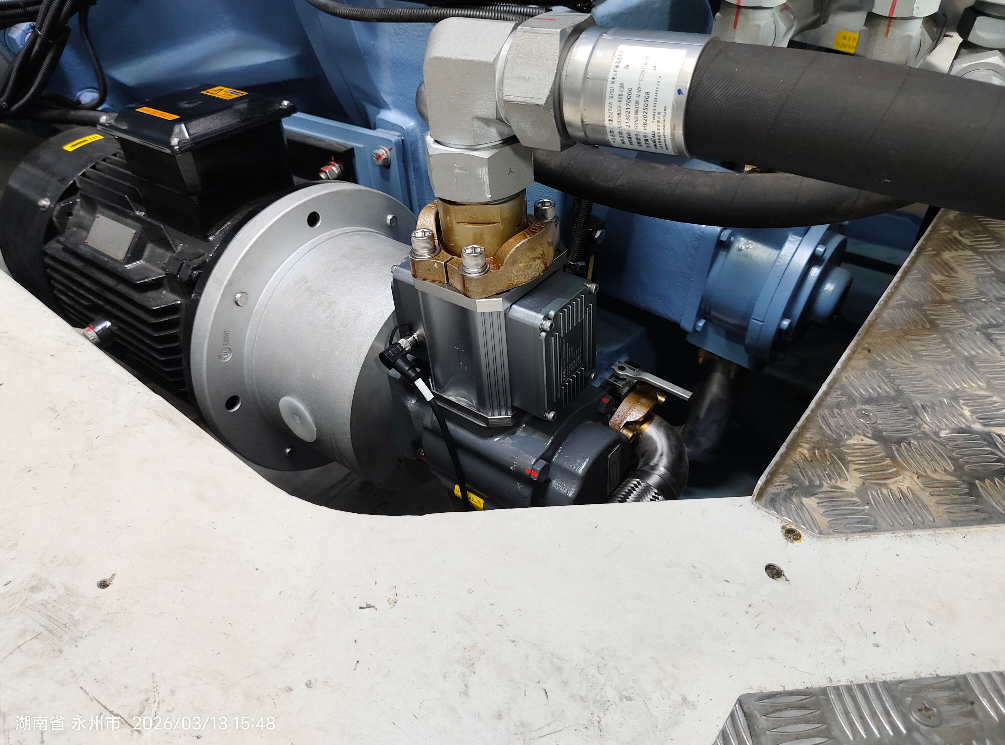

第三步：安裝傳感器。 通過原油管法蘭夾配合M12螺桿，將螺桿穿過法蘭夾和ISL-Z系列主路傳感器的安裝孔位進行固定。傳感器本體采用316L材質，具有良好的抗腐蝕性和結構強度，可長期穩定運行于機艙環境中。

第四步：密封與測試。 安裝完成后，確認各接口密封狀態，啟動系統進行壓力測試和油路通流測試，確保無泄漏、無異常振動后投入運行。

數據傳輸方式

傳感器數據通過RS485通訊接口實時傳輸至站端監測平臺，運維人員可在遠程監控中心實時查看齒輪箱油液各項指標的變化趨勢，實現“無人值守、數據驅動”的智能運維模式。

3.3 運行效果與價值

改造完成后，系統實現了對齒輪箱油液的24小時不間斷監測，具體體現在以下方面：

1. 實時掌握油品狀態，實現精準預警。 系統可實時監測油液的粘度、水分含量、顆粒濃度等關鍵指標，一旦檢測到異常趨勢立即發出警報，使運維人員能夠在故障發生前安排維護，變被動維修為主動預測。

2. 延長換油周期，降低運維成本。 通過“狀態換油”取代“定期換油”，根據實際油品老化程度和磨損情況精確確定換油時間窗口，避免了盲目換油造成的資源浪費。僅換油成本一項，單臺機組即可顯著降低年度潤滑材料消耗。

3. 早期發現磨損故障，避免重大損失。 傳感器可實時捕捉油液中的鐵磁與非鐵磁顆粒計數變化，幫助運維人員在齒輪磨損的早期階段識別風險。某風電案例數據顯示，當齒輪箱出現早期疲勞裂紋時，油液中的鐵磁性顆粒濃度在72小時內可從50mg/L飆升至280mg/L，系統立即觸發預警可避免整箱齒輪報廢的百萬級損失。

四、效益分析：從“被動維修”到“預測性維護”的價值躍遷

4.1 經濟效益

從全生命周期成本角度分析，油液在線監測改造可為企業帶來顯著的經濟效益：

降本方面：

?  延長換油周期：通過狀態換油替代定期換油，換油頻率可降低30%-50%，單臺機組每年可節省數萬元的潤滑材料成本；

?  減少非計劃停機：提前預警故障，避免突發停機帶來的發電損失（日均損失超3萬元）；

?  降低維修成本：早期干預避免了齒面點蝕、軸承剝落等嚴重故障，單次大修費用動輒數十萬至上百萬元；

增效方面：

?  提升設備可利用小時數：減少故障停機時間，增加發電收益；

?  優化運維資源配置：從“盲目巡檢”轉向“精準干預”，釋放運維人力價值。

4.2 管理效益

?  運維模式升級：從“按期維保”升級為“數據驅動、預測性維護”，符合“雙碳”背景下風電智能運維的行業發展趨勢；

?  遠程集中監測：所有監測數據可通過RS485通訊集中至管理平臺，實現多臺機組油液狀態的集中監控與智能診斷；

?  數據資產積累：長期監測數據為齒輪箱健康評估、剩余壽命預測提供數據基礎，持續優化維護策略。

五、總結與展望

中國華能回龍圩二期風電場齒輪箱油液在線監測改造項目，是INZOC智火柴ISL-Z系列主路多功能油液傳感器在風電行業的一次成功實踐。通過輕量化改造施工、多參數一體化監測、RS485遠程數據傳輸，項目驗證了在線油液監測技術在降低運維成本、提升設備可靠性、延長齒輪箱壽命方面的實際價值。

隨著“雙碳”戰略的深入推進，風電設備狀態監測與預測性維護將迎來更廣闊的發展空間。多源數據融合（油液+振動+溫度）與AI智能診斷模型的深度結合，將進一步釋放油液在線監測的價值潛能。INZOC智火柴將持續深耕工業油液監測領域，以更先進的傳感技術與解決方案，助力風電行業實現安全、高效、智能的運維新范式。

如果您需要:齒輪箱油品在線監測裝置，請聯系我們。智火柴，國內知名油液監測系統提供商!
