引言：

近年來，我國海洋石油工業持續保持增儲上產態勢。據相關報告顯示，2025年全國海洋石油產量約6800萬噸，約占全國石油增產量的八成[1]，海洋石油已成為國家能源供給的重要增長極。而支撐海上油田群穩定運行的，是分布在海域的采油平臺及作業平臺上配置的透平發電機組。

這些機組承擔著平臺的全部電力供應任務，其運行可靠性直接關系到采油、注水、集輸?shù)壬a(chǎn)環節的連續性和作業人員的生活保障。在平臺無人化率持續提升、部分在役設備運行年限增長的背景下，如何實現對核心設備健康狀態的有效感知，成為設備管理工作的重點課題。本文從工程技術角度，闡述某油田群四個作業平臺六臺透平發電機組引用在線油液監測系統的部署實踐，并分析該系統在狀態監測與預知性維護中的應用價值。

一、行業應用背景

海上生產平臺遠離陸地電網，電力供應全部依賴自發電系統。透平發電機組因其功率大、可長期連續運行，是海上平臺并網發電的主要選擇。

通常單個平臺配備3至4臺機組，采用N+1冗余配置。滑油系統承擔著潤滑、冷卻、密封、防腐和清潔等多重功能，任何一臺機組因潤滑問題停機，均可能造成平臺電力缺口，影響油田產量。

1、潤滑系統的主要故障類型與特征

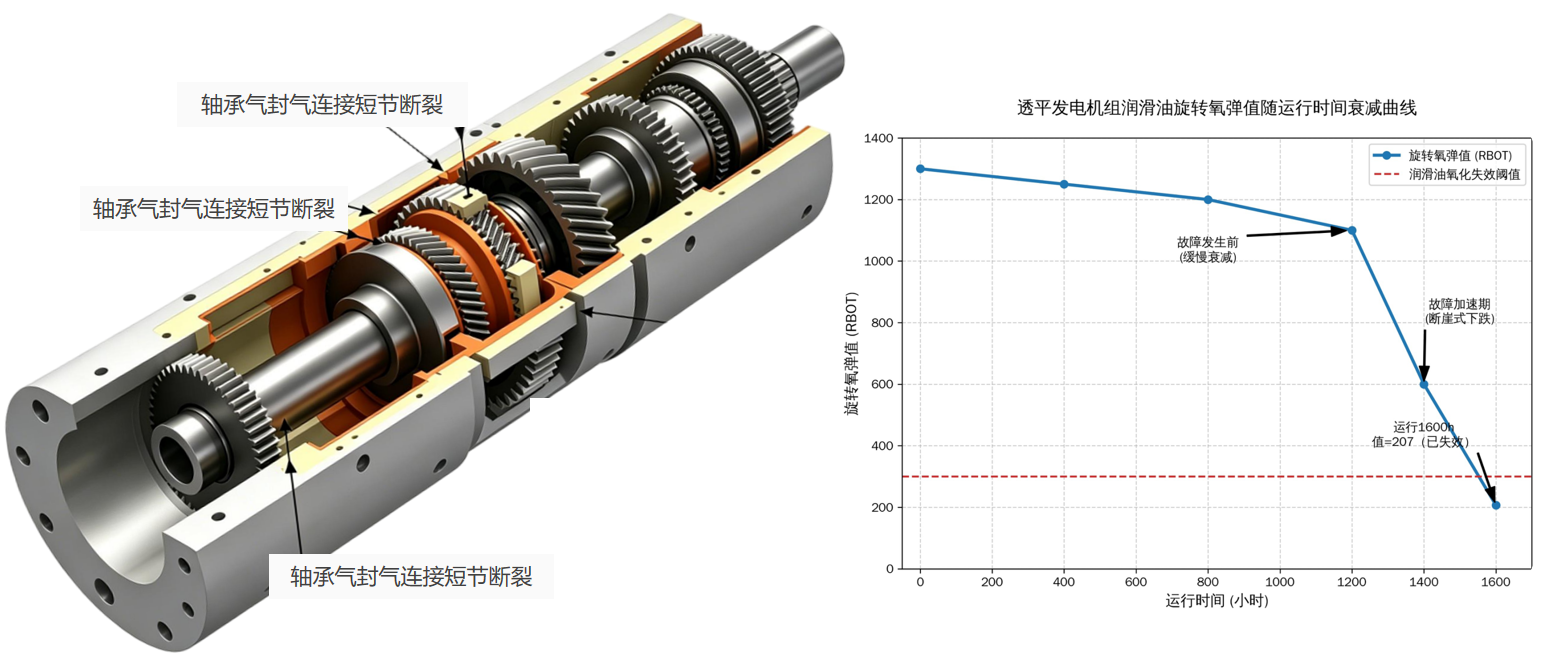

潤滑系統故障隱蔽性強、排查難度大。潤滑油狀態變化具有漸進性，初期往往不伴隨明顯的振動異常或溫度報警，一旦出現可感知的征兆，設備內部通常已發生較嚴重的損傷。一是油品理化性能劣化。有文獻記載，某海上油田燃氣輪機透平發電機組滑油系統中，軸承氣封氣連接短節斷裂引發的高溫氣體內泄，是導致潤滑油理化性能加速劣化、最終造成潤滑失效的典型誘因。某平臺機組更換新滑油后，僅運行 1600 小時，潤滑油的旋轉氧彈值（RBOT）便由初始值 1300 驟降至 207，遠低于設備潤滑系統要求的抗氧化性能閾值，直接喪失了對齒輪箱及軸承的潤滑保護能力。

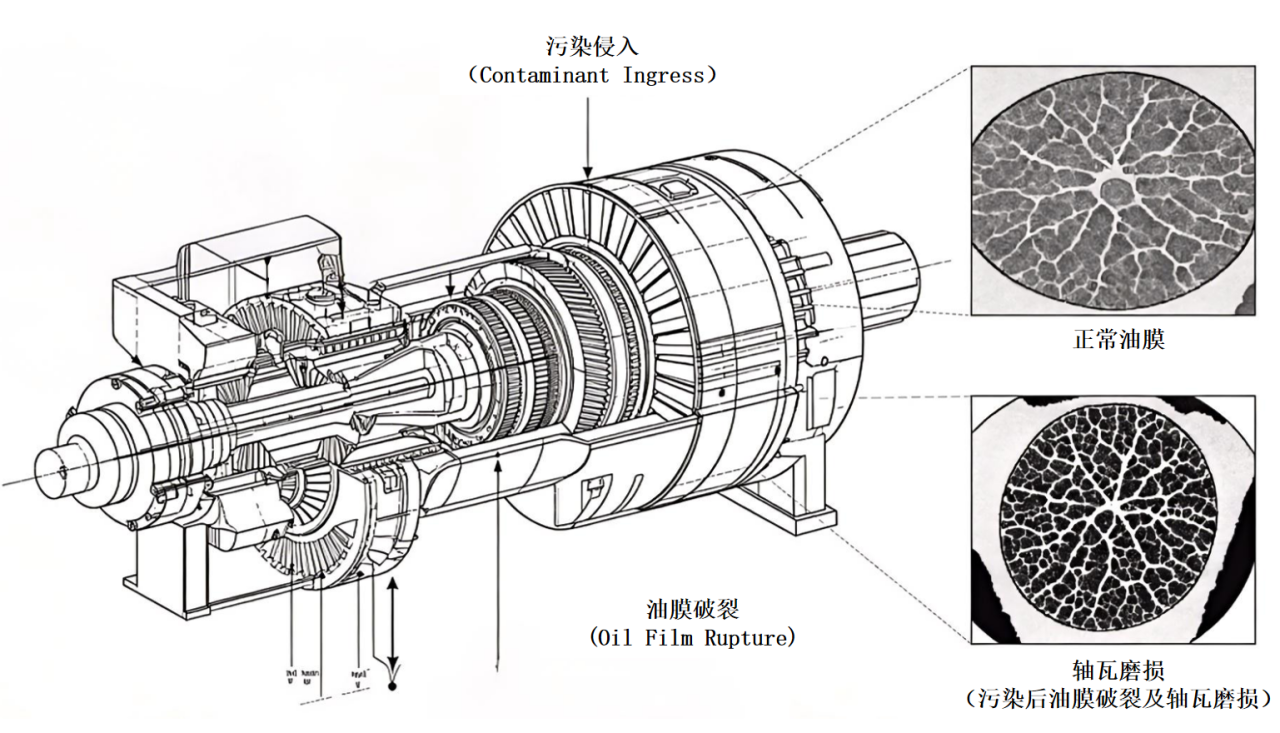

二是污染物侵入。水分、鹽分、固體雜質等混入滑油系統，破壞油膜強度。某海上平臺燃氣輪機發電機組因水分污染和油品氧化導致油膜強度下降，疊加過濾器精度不足，最終造成軸瓦異常磨損。事后分析發現，該機組在運行期間未開展定期油液監測。

三是磨損累積。摩擦副在潤滑不良條件下產生金屬磨粒，進入油液后進一步加劇磨損，形成惡性循環。此外，某海上透平發電機組曾因滑油系統高溫多次關斷，加裝自動應急噴淋降溫系統后才有效降低了關斷頻率。

2、傳統監測方式的不足與在線監測的必要性

行業長期依賴兩種方式：一是離線取樣配合實驗室分析，周期通常數天至數周，對急劇惡化故障難以有效預警；二是簡易在線報警裝置，數據多停留在報警提示層面，難以支撐精準維修決策。

此外，海上平臺的特殊環境對監測設備提出了更高要求：危險區域須滿足防爆要求，平臺空間緊湊限制傳感器安裝位置，高濕、高鹽、強振動的海洋環境對設備長期穩定性構成嚴峻考驗。

部署在線油液監測系統，可對滑油理化性能、污染程度和磨損狀態進行連續多參數實時監測，將狀態感知從事后報警前移至事前預警，為預知性維護提供數據支撐，有效降低非計劃停機風險。

二、項目背景與系統部署方案

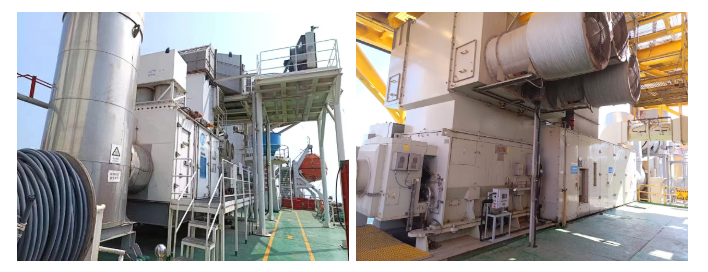

某油田群下轄四個海上采油作業平臺，共配置十余臺透平發電機組，涵蓋SOLAR Taurus 60/70等主流機型，已服役8至15年。為貫徹落實設備管理數字化轉型相關工作要求，作業平臺主動推進關鍵設備從被動維修向預知性維護轉型。

經項目組與平臺作業方聯合評估，確定部署防爆型在線油液監測系統，對透平發電機組滑油的粘度、飽和度、PPM、介電常數、污染度、磨損顆粒等關鍵指標進行實時、多參數、連續監測，通過多參數融合趨勢分析，將監測能力從報警響應延伸至趨勢預警，提升設備本質安全水平。

經過技術比選與現場勘查，在四個采油作業平臺的六臺透平發電機組上，共計部署六套防爆型在線油液監測系統（型號IOL-EX2），根據各機組滑油系統管路特點分別制定取樣與回油方案。

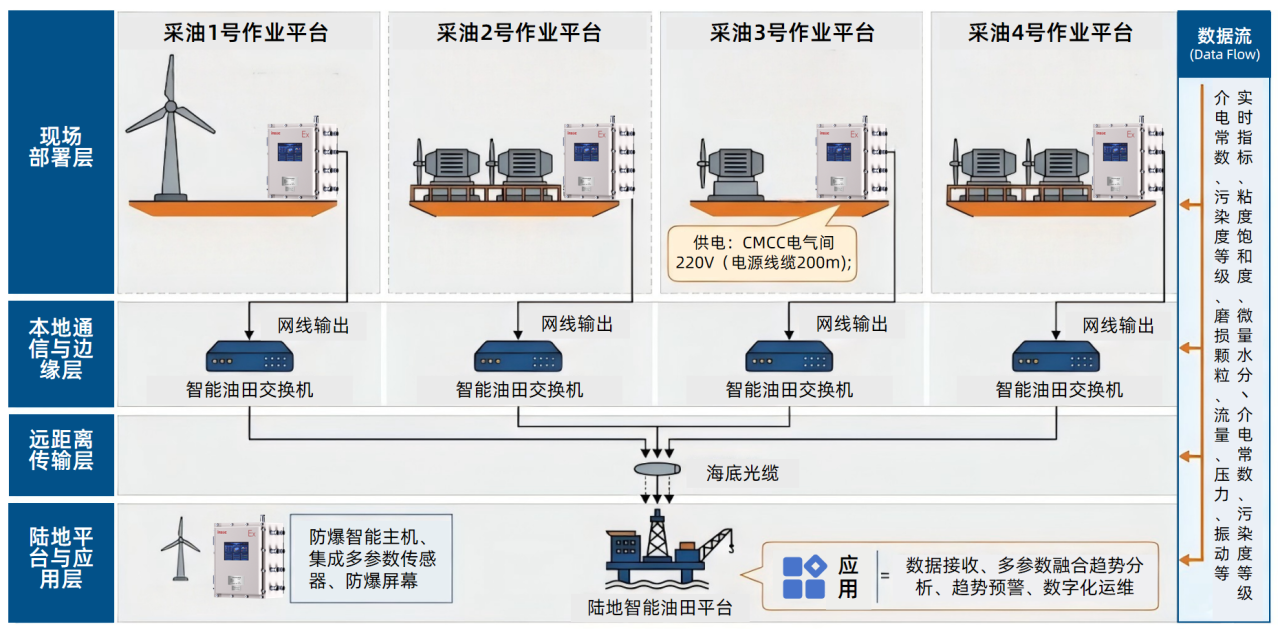

▲ 采油平臺系統部署架構拓?fù)鋱D

系統簡介：IOL-EX2系統是針對高危工業環境設計的智能防爆在線監測設備，集成理化指標監測與污染度檢測等多參數傳感器，已通過國家防爆認證。系統采用防爆機身電路設計，配置防爆屏幕，現場操作人員可直接查看實時監測數據，無需攜帶非防爆終端設備進入危險區域。

本次完成4 個采油平臺共 6 臺透平發電機的油液在線監測系統工程部署，各平臺機組安裝、取樣回油、油品、通信及供電部署情況如下：

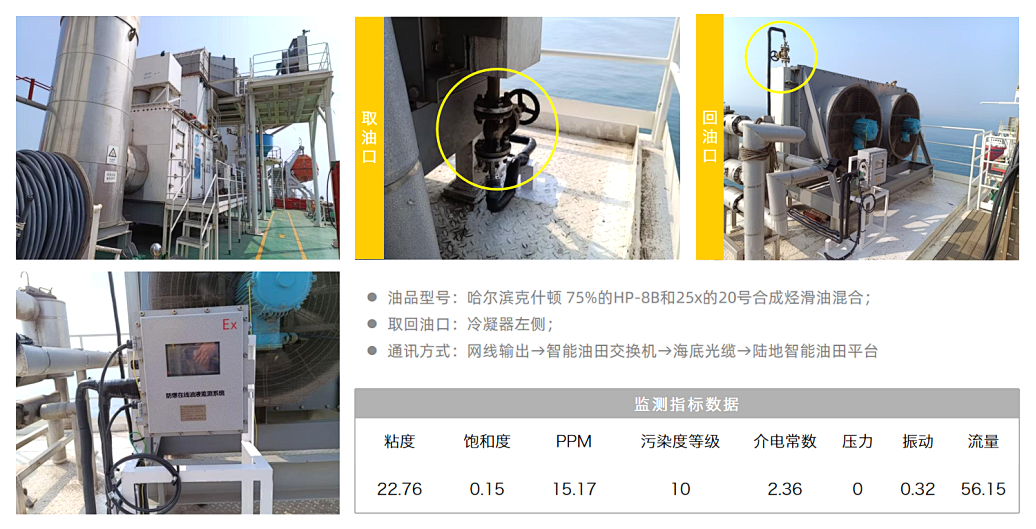

1. 采油 1 號作業平臺透平發電機

監測主機采用L型落地支架部署于機組側方區域，取樣點與回油口均設于冷凝器一側管段，以監測機組在用油（哈爾濱克什頓 75% HP-8B + 25% 20 號合成烴滑油混合油品）的健康狀態。

系統采用網線輸出→智能油田交換機→海底光纜→陸地智能油田平臺通信方式，完成粘度、PPM、流量、飽和度、污染度等級、介電常數、壓力、振動等指標的實時監測。

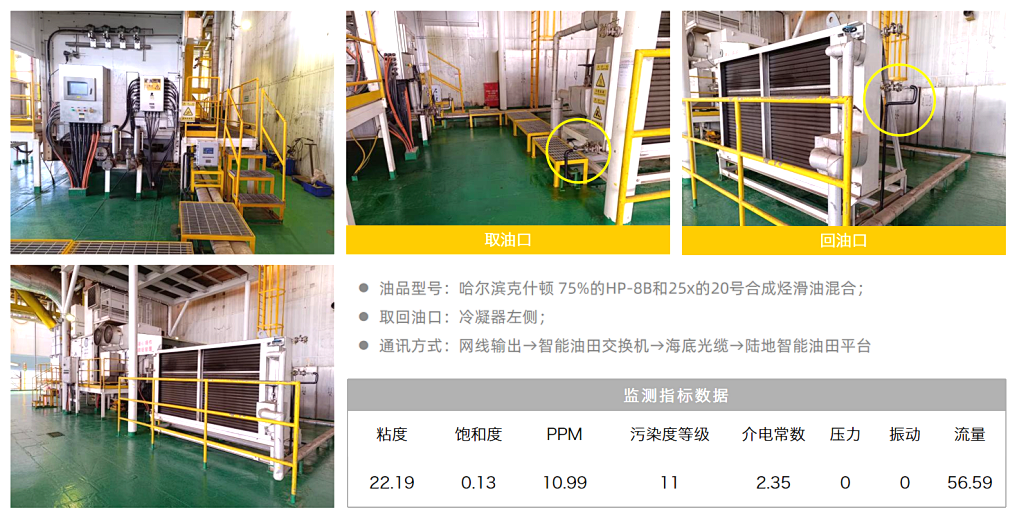

2. 采油 2 號作業平臺 #1&#2 透平發電機

監測主機以L型落地支架的固定方式安裝于機組旁側護欄，取樣與回油接口均布置在冷凝器左側，以實時監測同型號混合滑油狀態。

系統通過平臺智能油田交換機與海底光纜組網，將數據上傳至陸地智能油田平臺，穩定獲取粘度、PPM、飽和度、污染度、介電常數等關鍵運行參數。

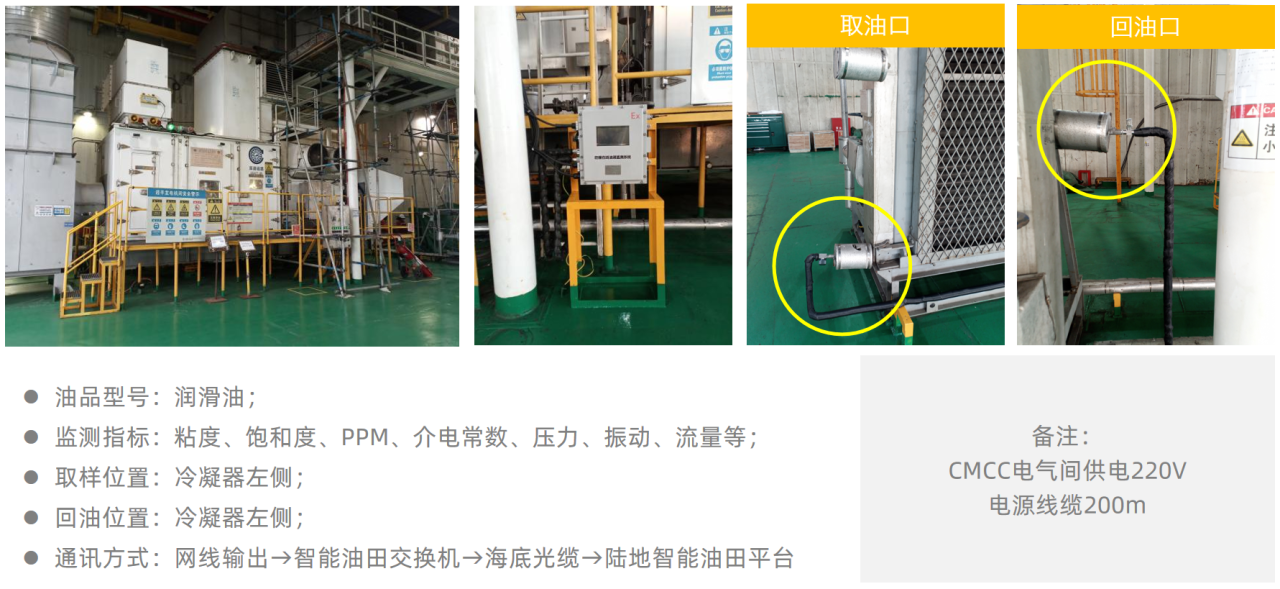

3. 采油 3 號作業平臺透平發電機

監測主機安裝于機組側方預留區域，取樣點與回油口均在冷凝器左側。系統由 CMCC 電氣間 220V 供電，電源線纜長度 200m，通信采用網線輸出最終上傳至陸地智能油田平臺，以實現機組專用潤滑油的粘度、飽和度、PPM、介電常數等參數監測。

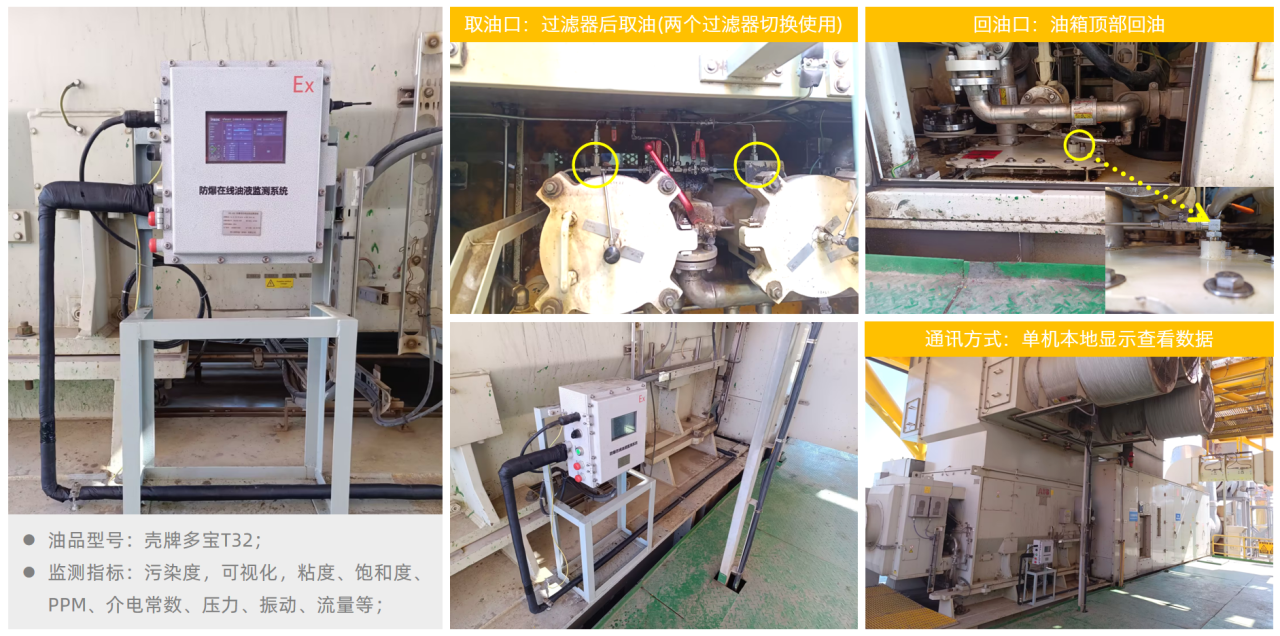

4. 采油 4 號作業平臺 #1、#2 透平發電機

該監測系統采用L型固定支架部署，取樣點設在雙過濾器之后（雙過濾器可切換使用），回油口位于油箱頂部，以此對機組所用的殼牌多寶T32潤滑油形成閉環監測。系統支持單機本地顯示與數據查看，可實時監測污染度、粘度、飽和度、微量水分（PPM）、介電常數、壓力、振動、流量等指標。

三、系統運行與應用成效

自投運以來，系統在高溫、高濕、高鹽霧的海洋環境下保持長期穩定運行，傳感器數據可靠。多次提前捕捉到潤滑油參數的漸變劣化趨勢，通過及時干預，有效避免了潛在故障的進一步擴大。同時，系統為按質換油提供了可靠的數據支撐，推動換油周期由固定周期模式向按需更換模式過渡。

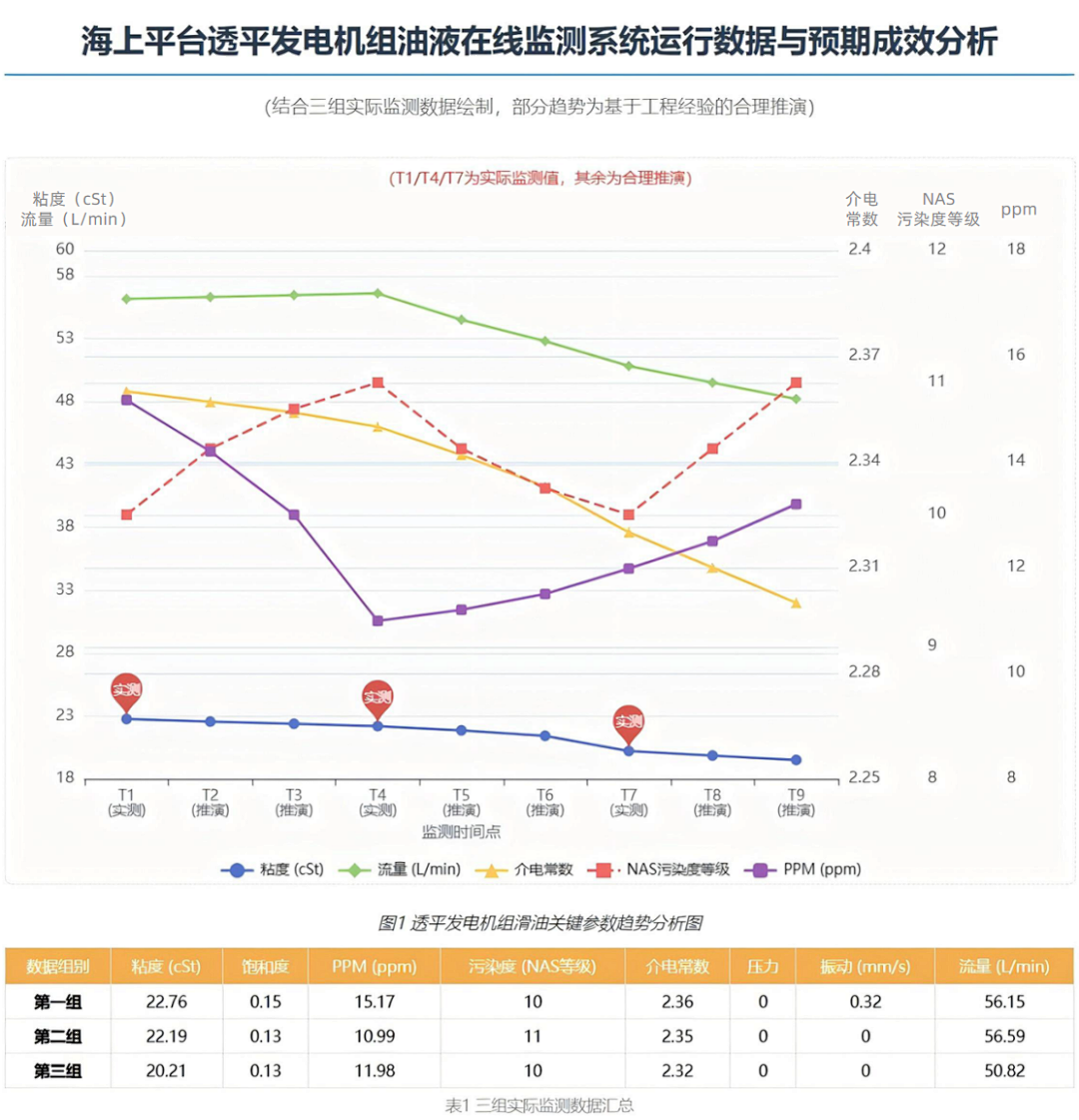

圖1中第1、4、7個數據點（實心標記）為上述三組實際監測值；其余數據點為基于三組實際值變化趨勢、滑油理化性能衰變規律及行業典型工況的合理插值推演，用于輔助展示參數變化的連續性，并非實際測量值。系統完成列裝后，將持續積累在線監測數據，后續將基于實際運行數據對趨勢模型進行修正與驗證。

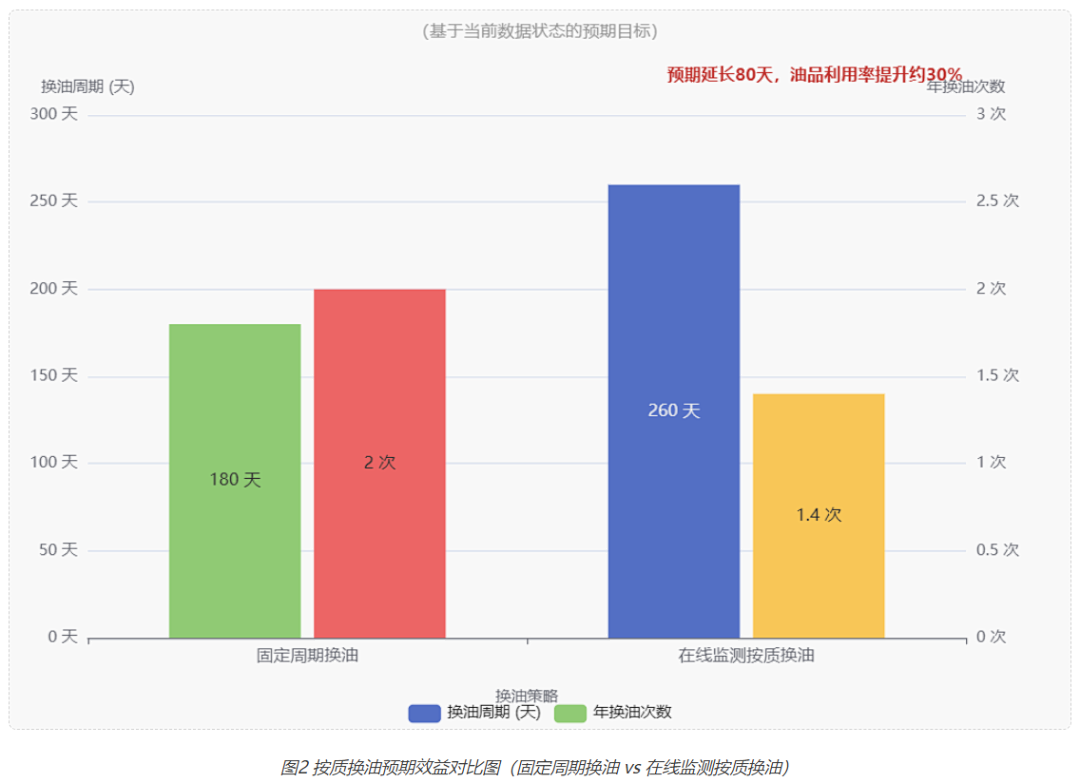

上圖所示按質換油周期（260天）為依據行業經驗及三組實際監測數據反映的油品劣化速率設定的預期目標值，油品利用率提升幅度為理論推算結果。實際換油決策須以系統連續在線監測數據結合實驗室離線分析綜合判定，并在運行實踐中逐步優化。當前系統已完成列裝，數據持續上傳至陸地智能油田平臺，將為按質換油提供更為精準的決策依據。

實踐表明，該監測技術能夠適應海上平臺嚴苛的運行環境并保持穩定運行，為透平發電機組預知性維護提供了可靠技術手段，切實降低了非計劃停機風險，提高了潤滑管理的科學性與經濟性。
